工程塑料拖链与附件，适合机床、机器人与物流输送的往复运动场合，可按行程与安装方式选型。

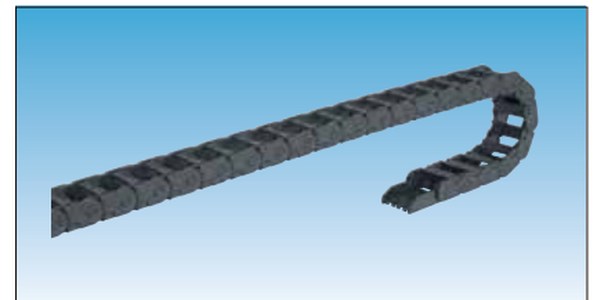

MP18 系列MP26 系列MP32 系列分隔片
系列规格 →
覆盖线缆保护、机器人外围与连接系统，常规型号备有现货，非标可按图定制。
工程塑料拖链与附件，适合机床、机器人与物流输送的往复运动场合，可按行程与安装方式选型。

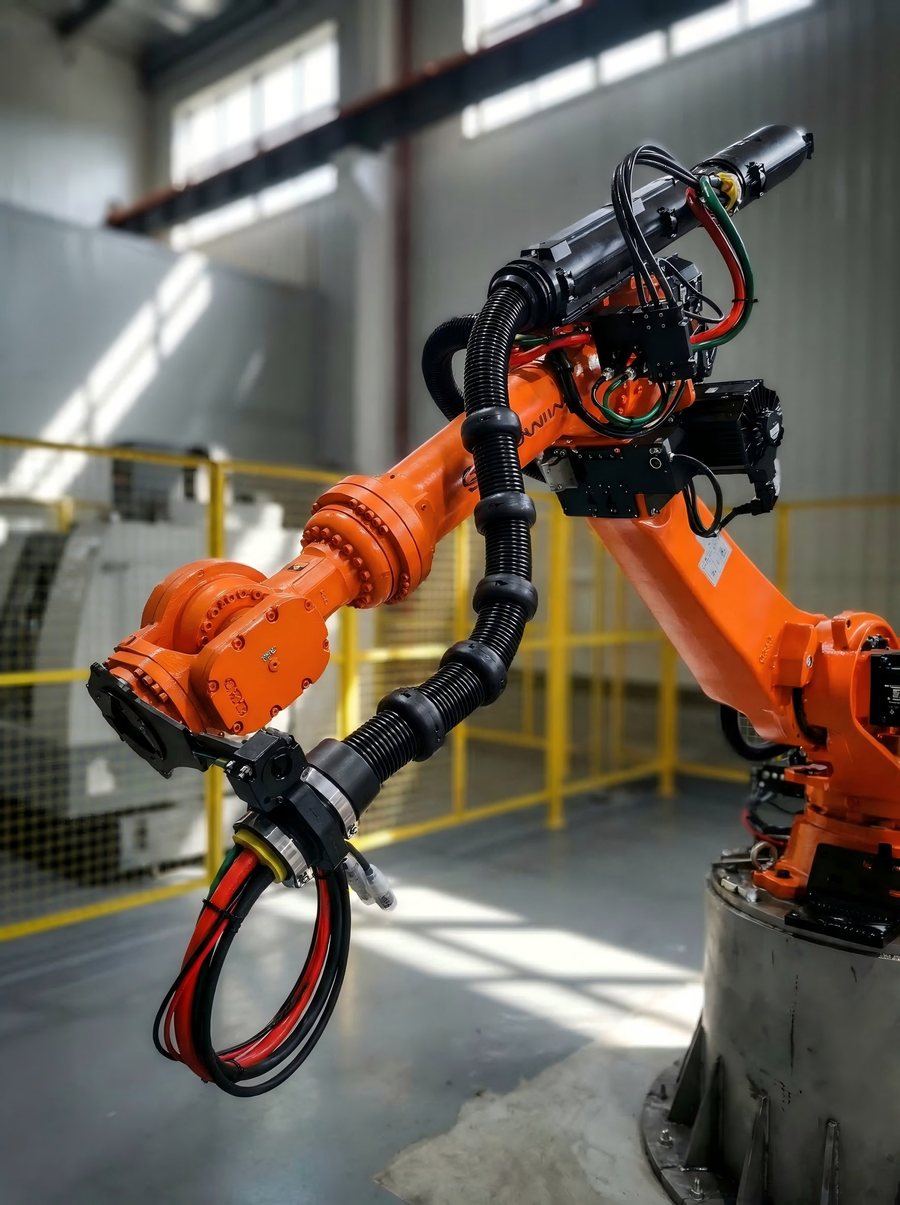

1–6 轴整包方案，含固定座、耐磨球、弹簧伸缩件与支撑架，适配 KUKA、FANUC、ABB、安川、埃夫特等机型。
M8 / M12 / M23 圆形连接器、RJ45 通讯件、分线盒与预制电缆，适用于传感器、执行器与现场总线。
按机型与动作范围量体裁制，分体包覆本体、大臂、小臂与腕部，兼顾防护性与柔顺性；易损部位可单独更换，降低长期使用成本。

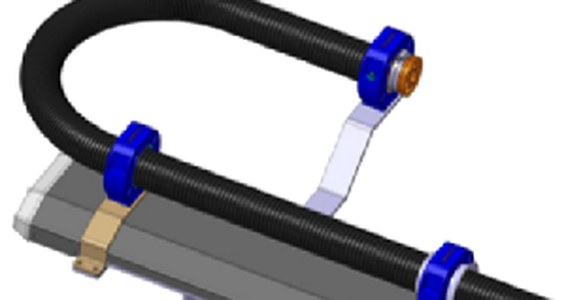

波纹管、耐磨球、固定座、定位环、弹簧伸缩件与金属管夹，配合管线包成套使用，减少磨损与干涉。
单头 / 双头信号电缆、M12 直头与弯头、拖链专用高柔电缆，长度、芯数与防护等级可按需定制。

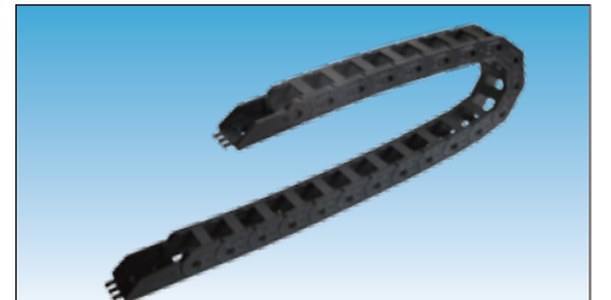

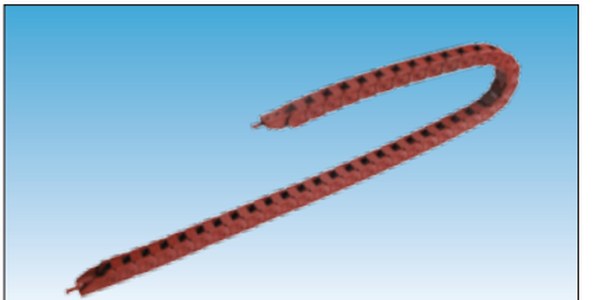

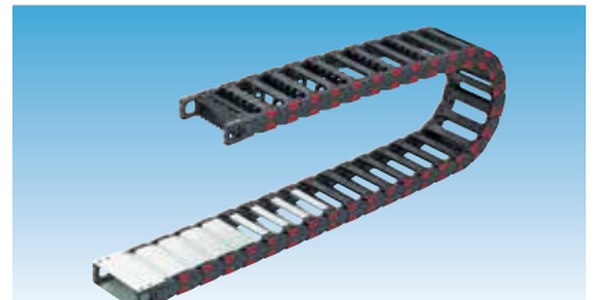

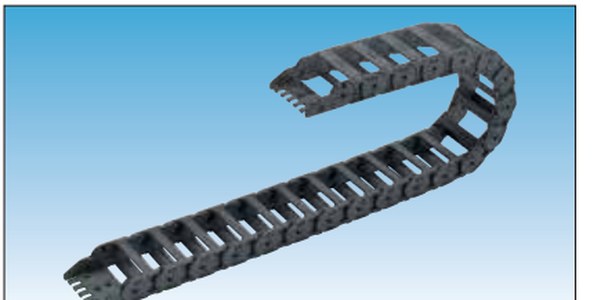

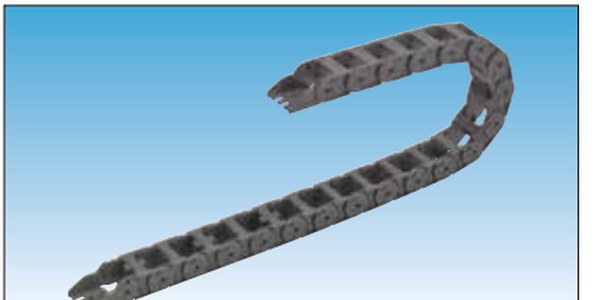

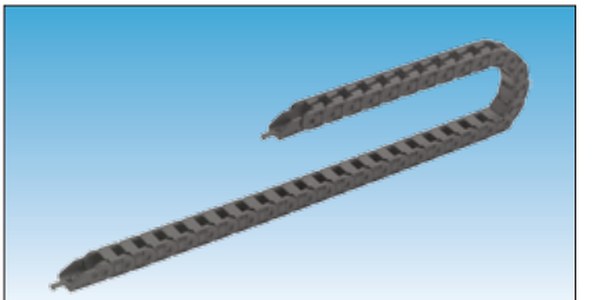

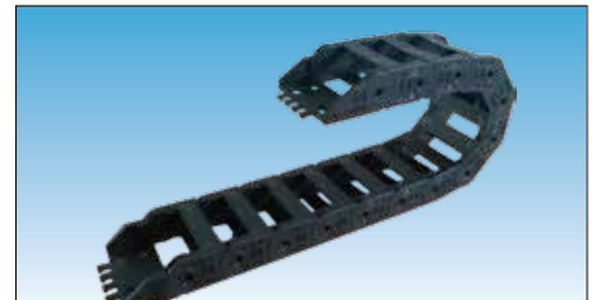

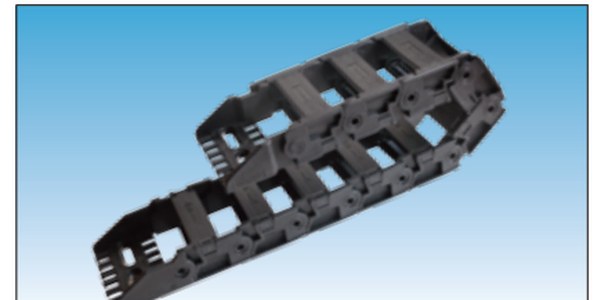

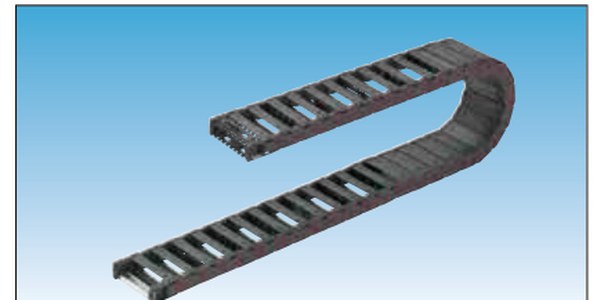

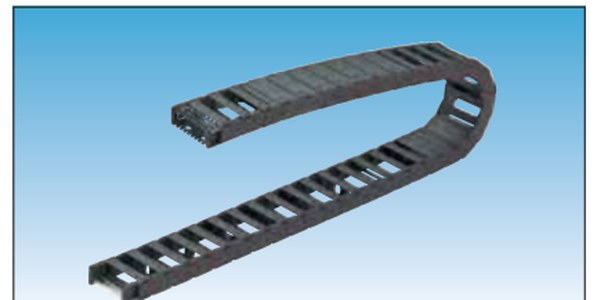

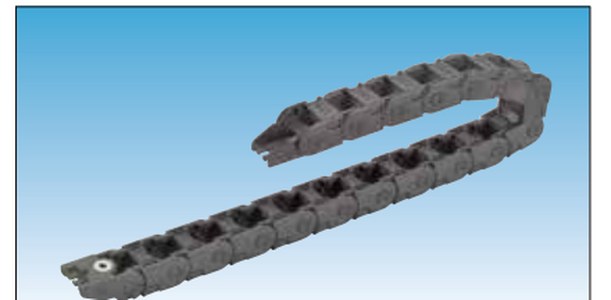

共 15 个系列，覆盖内高 10–32 mm、内宽 6–546 mm；内高与内宽决定可穿电缆的外径与弯曲半径，接头型号用于两端固定。
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 10 / 14 mm |
| 内宽（可选） | 6, 9, 15, 21, 31, 41 mm |
| 外宽 | 内宽 +7 mm |
| 弯曲半径 R | 18, 28, 38, 48, 58 mm |
| 节距 × 每米节数 | 15 mm × 67 节 |
| 最大通线直径 | Ø8 |
| 接头型号 | KA 10.1 |
| 侧向安装 | — |
| 垂直悬挂 / 站立 | 2 m / 1 m |
| 速度（滑行/架空） | 2 / 4 m/s |
| 加速度（滑行/架空） | 2 / 2 m/s² |
| 最大行程（滑行/架空） | 10 / 1 m |
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 10 / 14 mm |
| 内宽（可选） | 6, 9, 15, 21, 31 mm |
| 外宽 | 内宽 +7 mm |
| 弯曲半径 R | 18, 28, 38 mm |
| 节距 × 每米节数 | 15 mm × 67 节 |
| 最大通线直径 | Ø8 |
| 接头型号 | KA 10.3 |
| 侧向安装 | — |
| 垂直悬挂 / 站立 | 2 m / 1 m |
| 速度（滑行/架空） | 2 / 4 m/s |
| 加速度（滑行/架空） | 2 / 2 m/s² |
| 最大行程（滑行/架空） | 10 / 1 m |
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 14 / 19 mm |
| 内宽（可选） | 16, 20, 30, 40 mm |
| 外宽 | 内宽 +8 mm |
| 弯曲半径 R | 25, 38, 48, 75 mm |
| 节距 × 每米节数 | 26 mm × 38 节 |
| 最大通线直径 | Ø12 |
| 接头型号 | KA 14 |
| 侧向安装 | — |
| 垂直悬挂 / 站立 | 3 m / 2 m |
| 速度（滑行/架空） | 2 / 4 m/s |
| 加速度（滑行/架空） | 2 / 2 m/s² |
| 最大行程（滑行/架空） | 12 / 2 m |
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 14 / 19 mm |
| 内宽（可选） | 16, 20, 30, 40 mm |
| 外宽 | 内宽 +8 mm |
| 弯曲半径 R | 25, 38, 48, 75 mm |
| 节距 × 每米节数 | 26 mm × 38 节 |
| 最大通线直径 | Ø12 |
| 接头型号 | KA 14 |
| 侧向安装 | — |
| 垂直悬挂 / 站立 | 3 m / 2 m |
| 速度（滑行/架空） | 2 / 4 m/s |
| 加速度（滑行/架空） | 2 / 2 m/s² |
| 最大行程（滑行/架空） | 12 / 2 m |

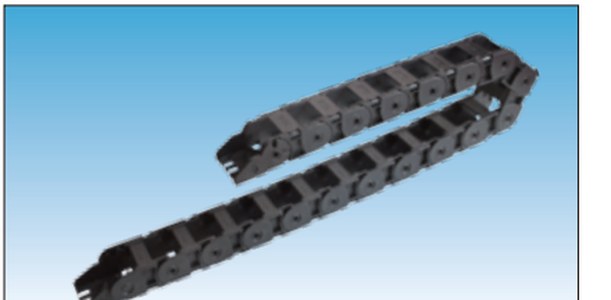

| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 18 / 23 mm |
| 内宽（可选） | 18, 25, 37, 50, 70 mm |
| 外宽 | 内宽 +13 mm |
| 弯曲半径 R | 28, 38, 48, 78 mm |
| 节距 × 每米节数 | 33 mm × 30 节 |
| 最大通线直径 | Ø15 |
| 接头型号 | KA 18 |
| 侧向安装 | 0.5 m |
| 垂直悬挂 / 站立 | 8 m / 3 m |
| 速度（滑行/架空） | 2 / 5 m/s |
| 加速度（滑行/架空） | 5 / 5 m/s² |
| 最大行程（滑行/架空） | 20 / 3 m |
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 18 / 23 mm |
| 内宽（可选） | 15, 18, 25, 37, 50, 70 mm |
| 外宽 | 内宽 +13 mm |
| 弯曲半径 R | 28, 38, 48, 78 mm |
| 节距 × 每米节数 | 33 mm × 30 节 |
| 最大通线直径 | Ø15 |
| 接头型号 | KA 18.1 |
| 侧向安装 | 0.5 m |
| 垂直悬挂 / 站立 | 8 m / 3 m |
| 速度（滑行/架空） | 2 / 5 m/s |
| 加速度（滑行/架空） | 5 / 5 m/s² |
| 最大行程（滑行/架空） | 20 / 3 m |
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 18 / 23 mm |
| 内宽（可选） | 15, 18, 25, 37, 50, 70 mm |
| 外宽 | 内宽 +13 mm |
| 弯曲半径 R | 28, 38, 48, 78 mm |
| 节距 × 每米节数 | 33 mm × 30 节 |
| 最大通线直径 | Ø15 |
| 接头型号 | KA 18.2 |
| 侧向安装 | 0.5 m |
| 垂直悬挂 / 站立 | 8 m / 3 m |
| 速度（滑行/架空） | 2 / 5 m/s |
| 加速度（滑行/架空） | 5 / 5 m/s² |
| 最大行程（滑行/架空） | 20 / 3 m |
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 18 / 23 mm |
| 内宽（可选） | 18, 25, 37, 50, 70 mm |
| 外宽 | 内宽 +13 mm |
| 弯曲半径 R | 30, 40, 50, 80 mm |
| 节距 × 每米节数 | 30 mm × 34 节 |
| 最大通线直径 | Ø15 |
| 接头型号 | KA 18.4 |
| 侧向安装 | 0.5 m |
| 垂直悬挂 / 站立 | 8 m / 3 m |
| 速度（滑行/架空） | 2 / 5 m/s |
| 加速度（滑行/架空） | 5 / 5 m/s² |
| 最大行程（滑行/架空） | 20 / 3 m |
| 备注 | 国内常备 |
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 19 / 25.6 mm |
| 内宽（可选） | 15, 25, 38, 50 mm |
| 外宽 | 内宽 +13 mm |
| 弯曲半径 R | 38, 48, 75, 100, 125 mm |
| 节距 × 每米节数 | 30.5 mm × 33 节 |
| 最大通线直径 | Ø16 |
| 接头型号 | KA 21.101 |
| 侧向安装 | 0.5 m |
| 垂直悬挂 / 站立 | 3 m / 1.5 m |
| 速度（滑行/架空） | 2 / 4 m/s |
| 加速度（滑行/架空） | 2 / 2 m/s² |
| 最大行程（滑行/架空） | 10 / 2 m |
| 备注 | 国内常备 |
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 25 / 37 mm |
| 内宽（可选） | 40, 50, 60, 75, 85, 100, 125, 150, 200 mm |
| 外宽 | 内宽 +16 mm |
| 弯曲半径 R | 50, 75, 100, 125, 150, 200, 250, 300 mm |
| 节距 × 每米节数 | 45 mm × 22 节 |
| 最大通线直径 | Ø21 |
| 接头型号 | KA 25 |
| 侧向安装 | 0.7 m |
| 垂直悬挂 / 站立 | 25 m / 3 m |
| 速度（滑行/架空） | 3 / 10 m/s |
| 加速度（滑行/架空） | 10 / 15 m/s² |
| 最大行程（滑行/架空） | 35 / 4 m |
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 26 / 36 mm |
| 内宽（可选） | 26, 37, 62, 87, 101, 125 mm |
| 外宽 | 内宽 +18 mm |
| 弯曲半径 R | 40, 50, 70, 95, 120, 150, 200, 250 mm |
| 节距 × 每米节数 | 50 mm × 20 节 |
| 最大通线直径 | Ø23 |
| 接头型号 | KA 26 |
| 侧向安装 | 0.7 m |
| 垂直悬挂 / 站立 | 40 m / 3 m |
| 速度（滑行/架空） | 2 / 6 m/s |
| 加速度（滑行/架空） | 10 / 15 m/s² |
| 最大行程（滑行/架空） | 60 / 4 m |
| 备注 | 国内常备 |

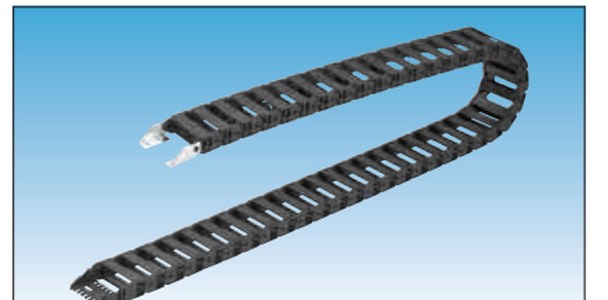

| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 26 / 35 mm |
| 内宽（可选） | 26, 37, 56, 62, 76, 87, 101, 125 mm |
| 外宽 | 内宽 +18 mm |
| 弯曲半径 R | 50, 70, 95, 120, 150, 200, 300 mm |
| 节距 × 每米节数 | 45 mm × 22 节 |
| 最大通线直径 | Ø23 |
| 接头型号 | KA 3000 |
| 侧向安装 | 0.7 m |
| 垂直悬挂 / 站立 | 40 m / 3 m |
| 速度（滑行/架空） | 3 / 6 m/s |
| 加速度（滑行/架空） | 10 / 15 m/s² |
| 最大行程（滑行/架空） | 60 / 4 m |
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 30 / 42 mm |
| 内宽（可选） | 40, 50, 60, 75, 85, 100, 125, 150, 200 mm |
| 外宽 | 内宽 +16 mm |
| 弯曲半径 R | 60, 75, 100, 125, 150, 200, 250, 300 mm |
| 节距 × 每米节数 | 50 mm × 20 节 |
| 最大通线直径 | Ø26 |
| 接头型号 | KA 30 |
| 侧向安装 | 0.7 m |
| 垂直悬挂 / 站立 | 30 m / 3 m |
| 速度（滑行/架空） | 3 / 10 m/s |
| 加速度（滑行/架空） | 10 / 15 m/s² |
| 最大行程（滑行/架空） | 40 / 5 m |

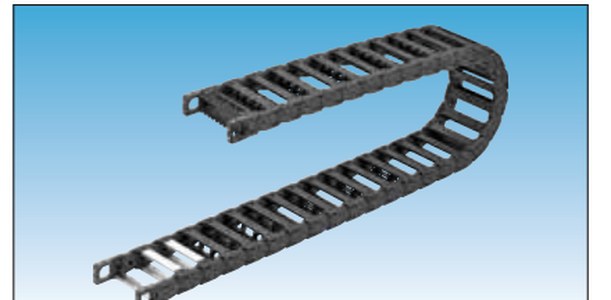

| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 32 / 53 mm |
| 内宽（可选） | 45, 57, 62, 71, 84, 93, 96, 104, 107, 121, 133, 144, 146, 158, 164, 171, 182, 196, 208, 220, 233, 246, 296, 346, 396, 421, 446, 496, 546 mm |
| 外宽 | 内宽 +26 mm |
| 弯曲半径 R | 80, 100, 120, 150, 200, 250 mm |
| 节距 × 每米节数 | 64.5 mm × 16 节 |
| 最大通线直径 | Ø28 |
| 接头型号 | KA 32 |
| 侧向安装 | 2 m |
| 垂直悬挂 / 站立 | 40 m / 5 m |
| 速度（滑行/架空） | 5 / 20 m/s |
| 加速度（滑行/架空） | 25 / 30 m/s² |
| 最大行程（滑行/架空） | 100 / 4.5 m |
| 项目 | 规格 |
|---|---|
| 内高 / 外高 | 32 / 53 mm |
| 内宽（可选） | 45, 57, 62, 71, 84, 93, 96, 104, 107, 121, 133, 144, 146, 158, 164, 171, 182, 196, 208, 220, 233, 246, 258, 296, 346, 396, 421, 446, 496, 546 mm |
| 外宽 | 内宽 +26 mm |
| 弯曲半径 R | 80, 100, 120, 150, 200, 250 mm |
| 节距 × 每米节数 | 64.5 mm × 16 节 |
| 最大通线直径 | Ø28 |
| 接头型号 | KA 32 |
| 侧向安装 | 1 m |
| 垂直悬挂 / 站立 | 40 m / 5 m |
| 速度（滑行/架空） | 5 / 20 m/s |
| 加速度（滑行/架空） | 25 / 30 m/s² |
| 最大行程（滑行/架空） | 100 / 4.5 m |
内宽为可选档位，弯曲半径 R 为可选值；速度、加速度、行程按「滑行 / 架空」两种安装方式给出，选型前请对照样本的负载—跨距曲线确认。
每张图含走线路径、固定点位置与配件清单，点击缩略图可查看 PDF。
以上为历史交付项目的管线包方案图，仅作选型参考；具体项目的走线、固定方式与配件配置需按机型及现场工况重新出图。

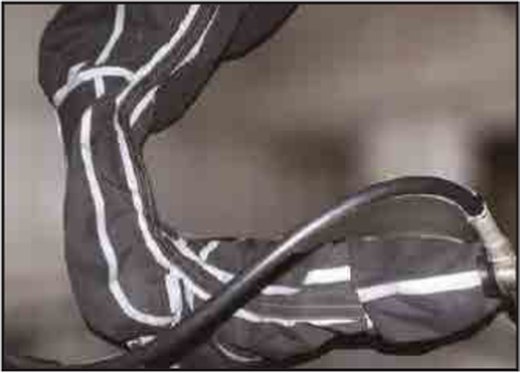

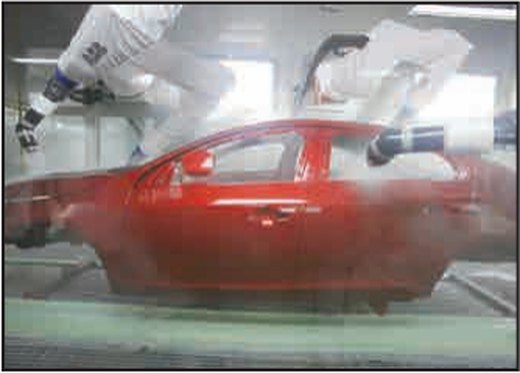

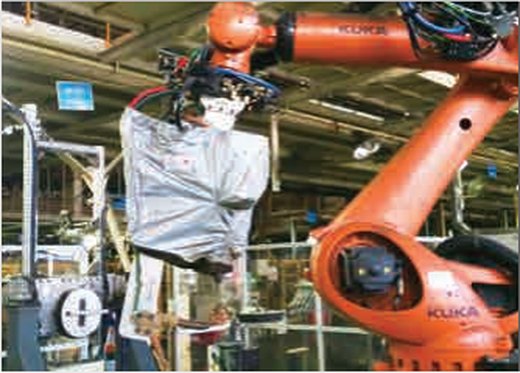

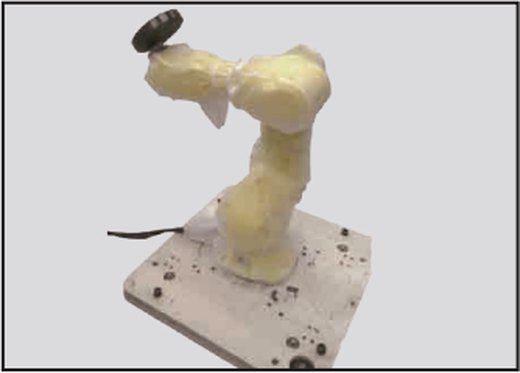

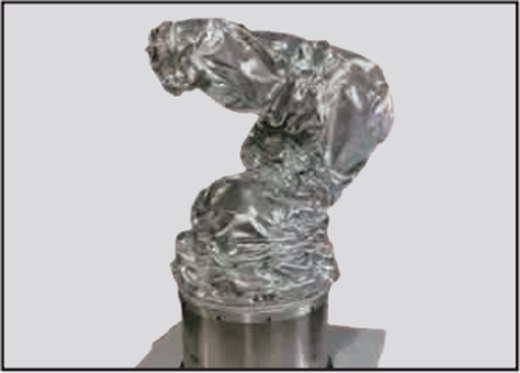

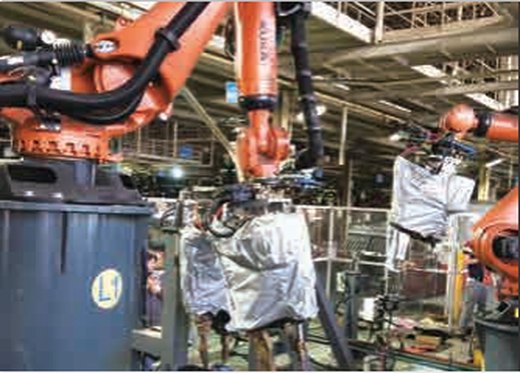

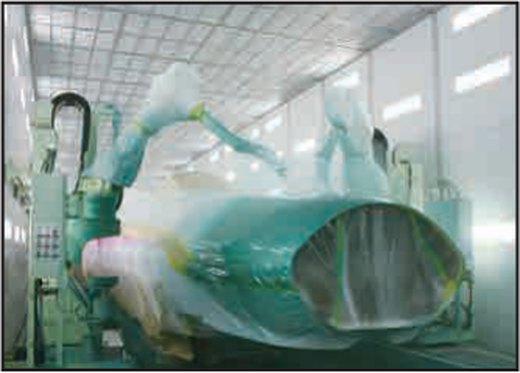

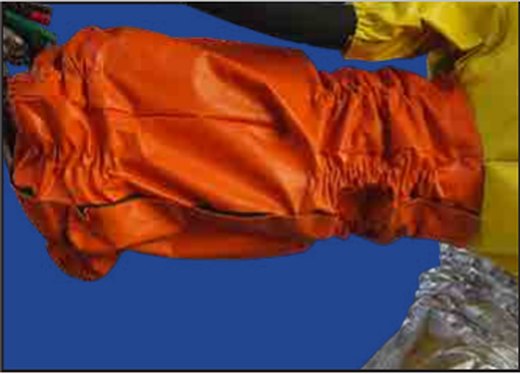

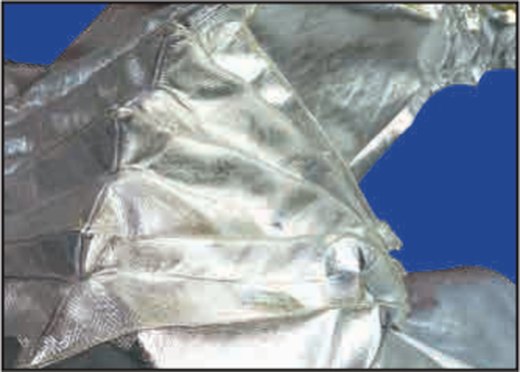

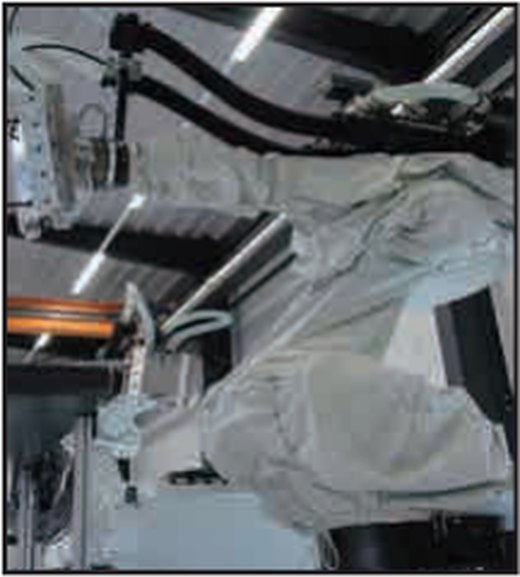

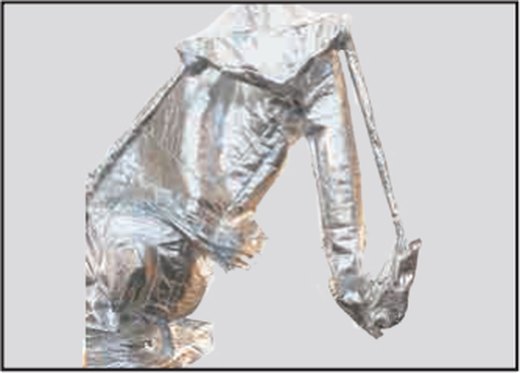

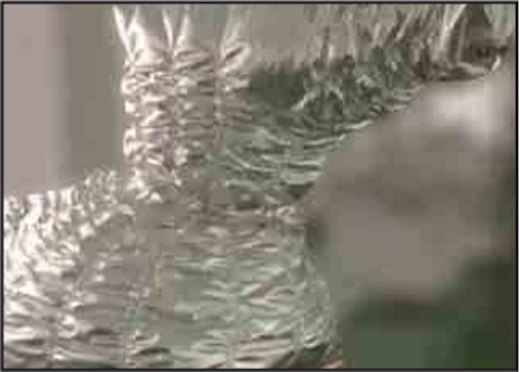

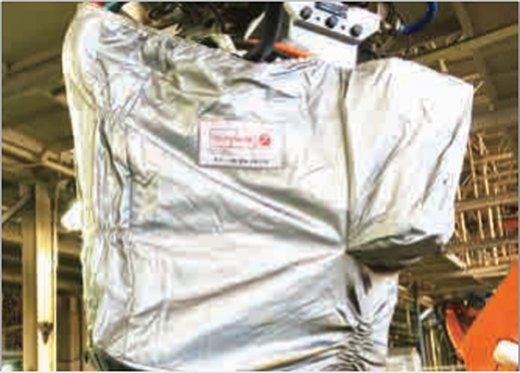

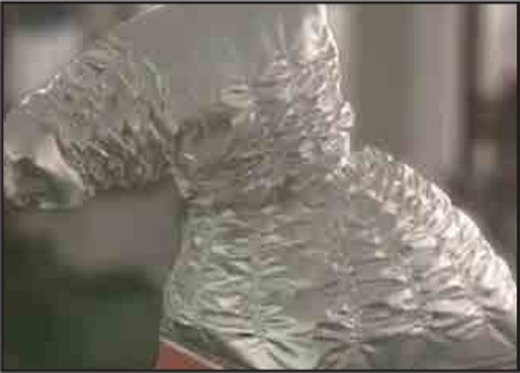

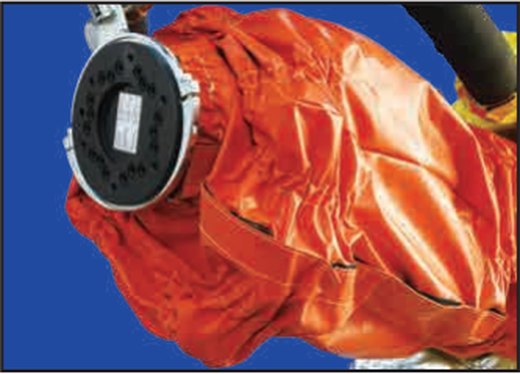

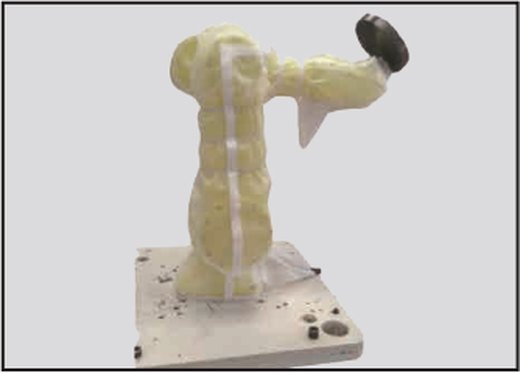

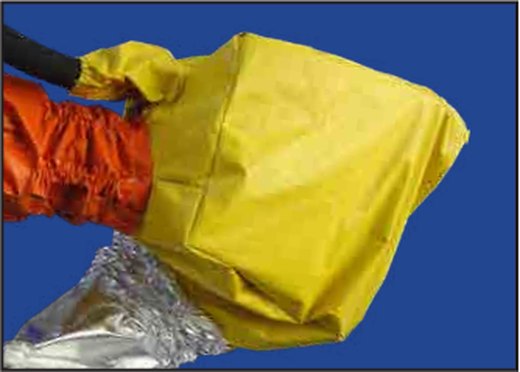

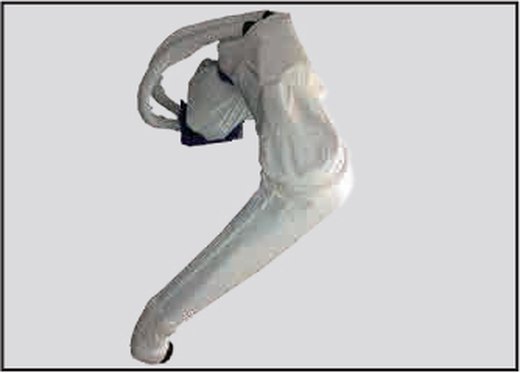

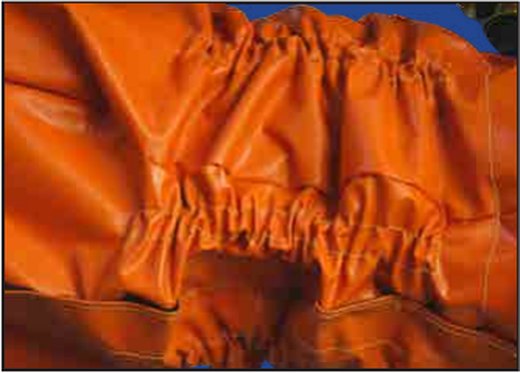

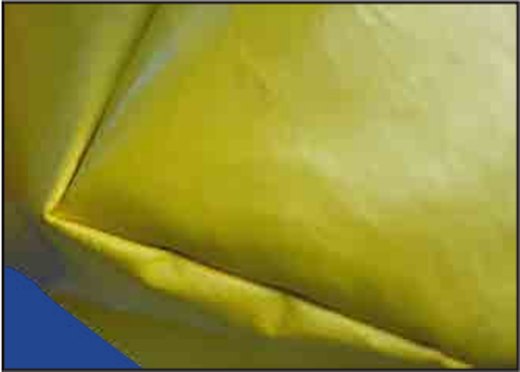

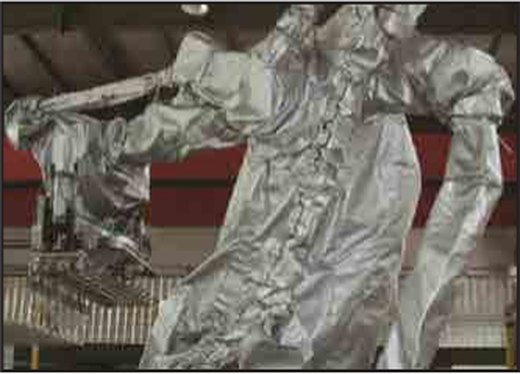

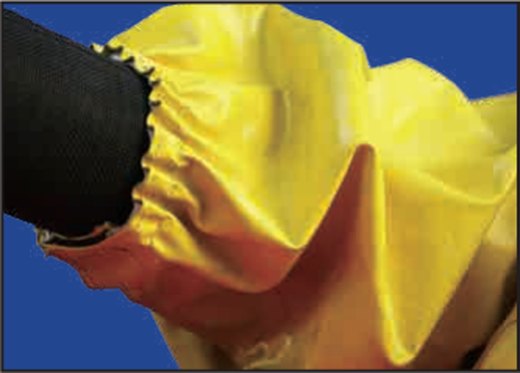

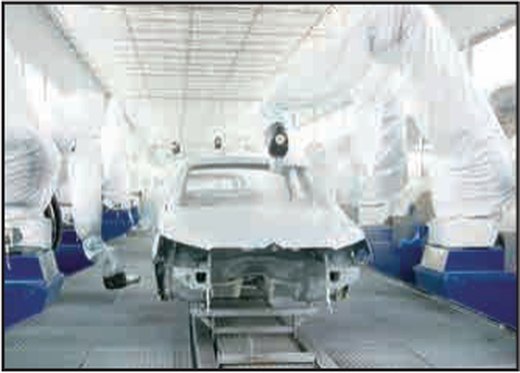

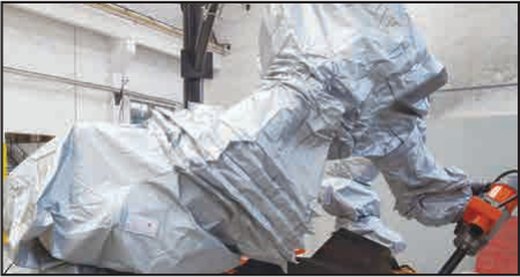

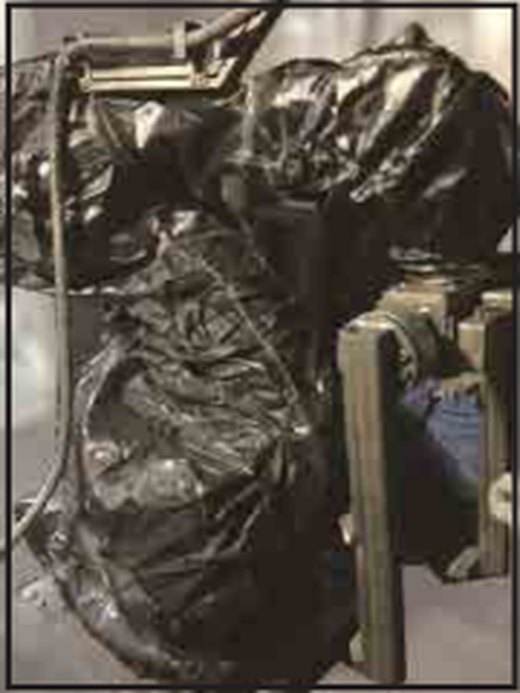

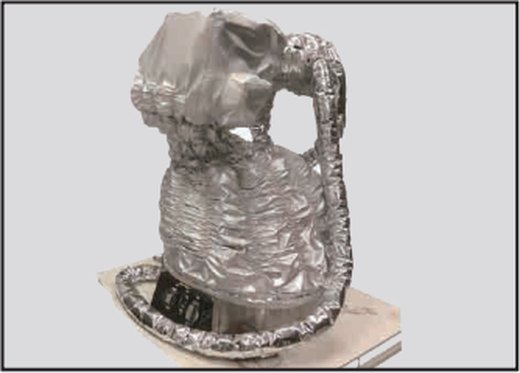

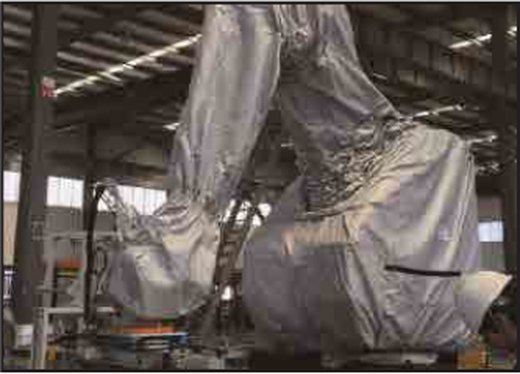

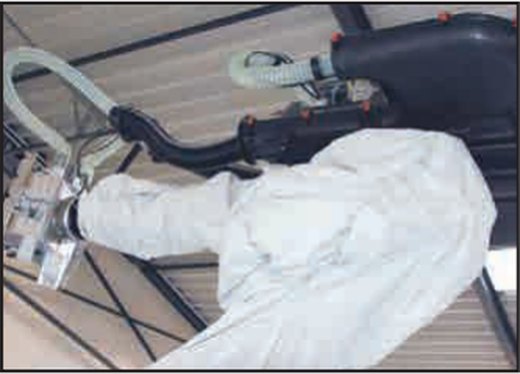

同一台机器人，喷丸、打磨、焊接、上下料对防护服的要求完全不同。

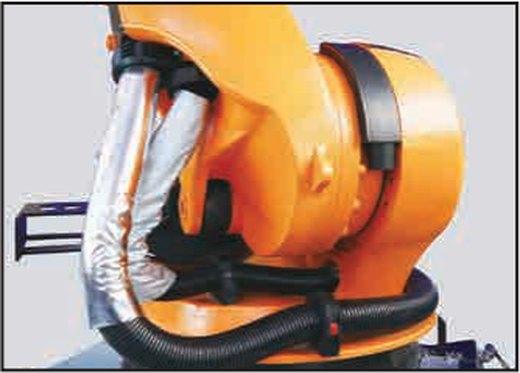

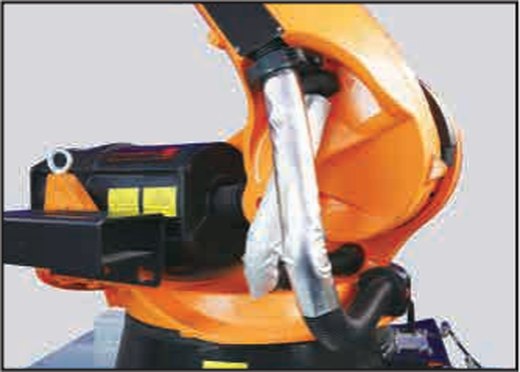

| 产品编号 | 名称 | 规格 | 颜色 | 起订量 |
|---|---|---|---|---|

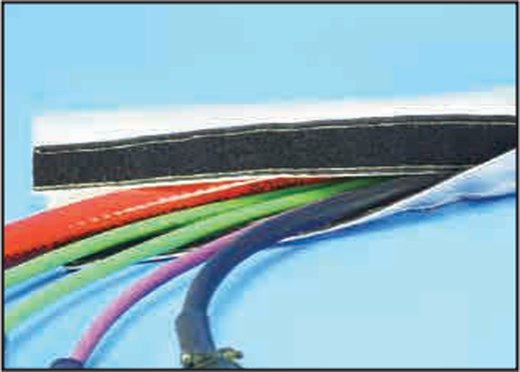

| 82967062 | 标准管线防护套 | 周长 150 mm / 直径 40 mm | 银 | 25 m |
| 82967078 | 标准管线防护套 | 周长 225 mm / 直径 64 mm | 银 | 25 m |
| 82967080 | 标准管线防护套 | 周长 260 mm / 直径 75 mm | 银 | 25 m |

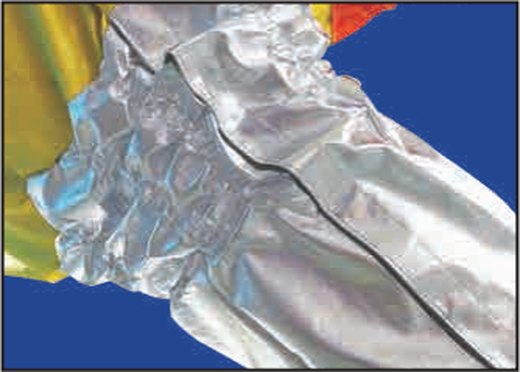

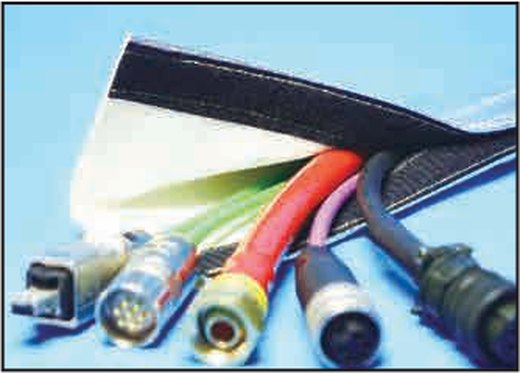

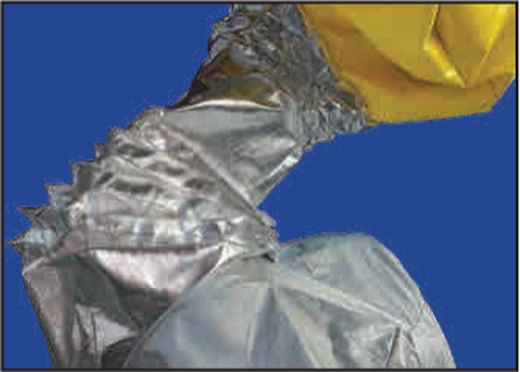

| 82961062 | 耐高温管线防护套 | 周长 150 mm / 直径 40 mm | 银 | 25 m |
| 82961078 | 耐高温管线防护套 | 周长 225 mm / 直径 64 mm | 银 | 25 m |
| 82961080 | 耐高温管线防护套 | 周长 260 mm / 直径 75 mm | 银 | 25 m |
| 82967000 | 尼龙搭扣 | 宽 25 mm | 银 | 25 m |
| 项目 | 需提供 | 要求 |
|---|---|---|
| 机器人 / 焊枪型号 | 具体型号 | 必须提供 |
| 2D 数据 | AutoCAD 图纸 | 必须提供 |
| 3D 数据 | IGS 或 STP 文件 | 可提供 |
| 现场照片 / 视频 | 工位实拍 | 可提供 |

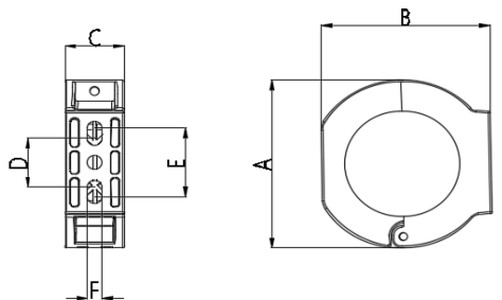

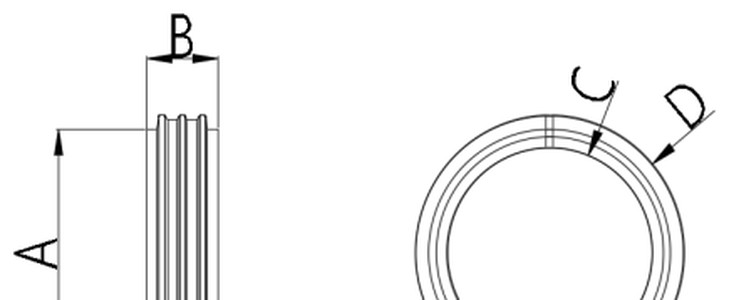

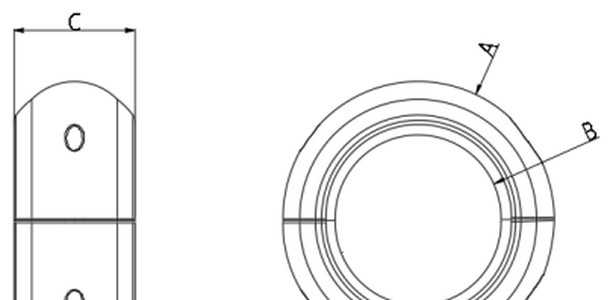

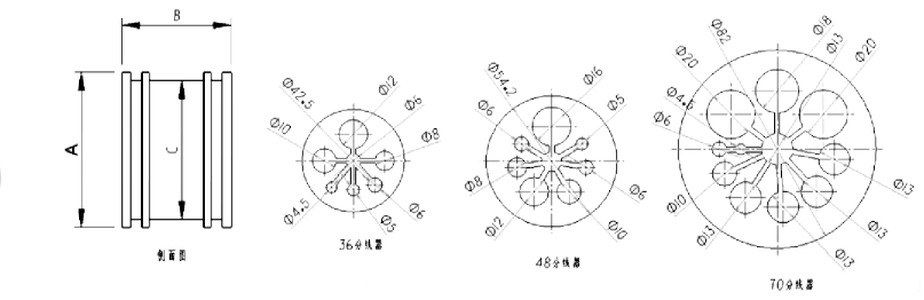

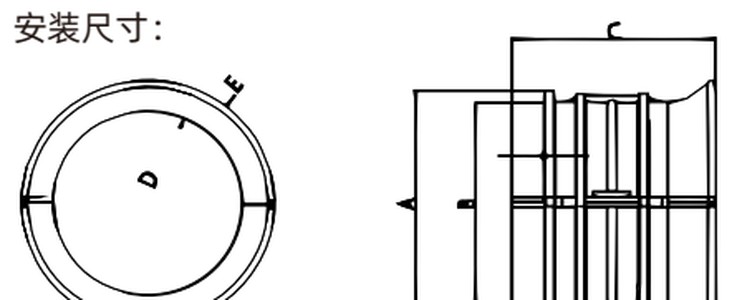

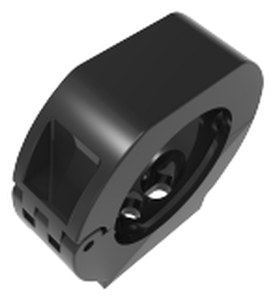

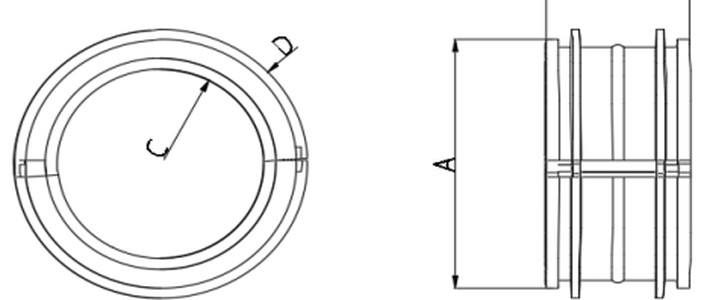

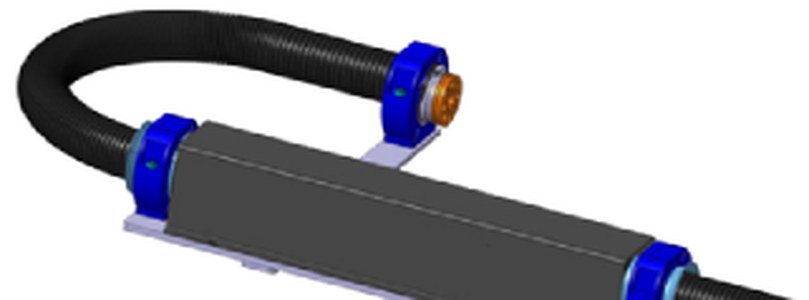

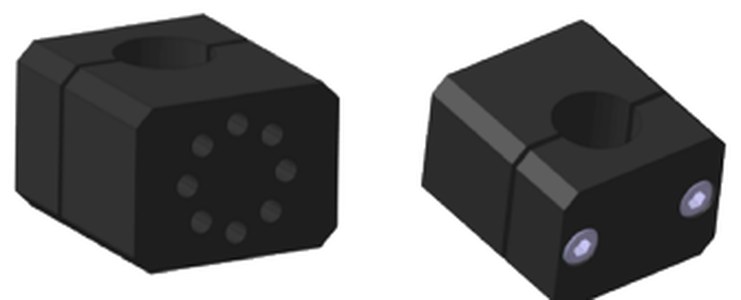

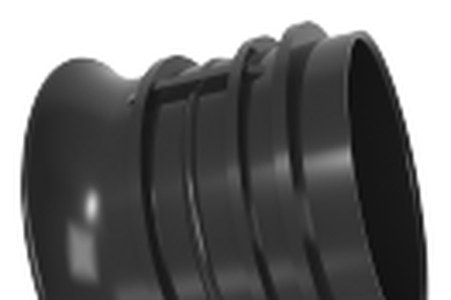

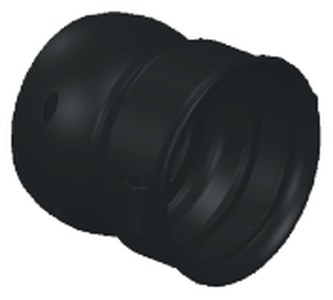

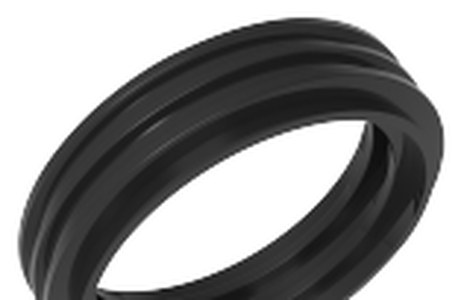

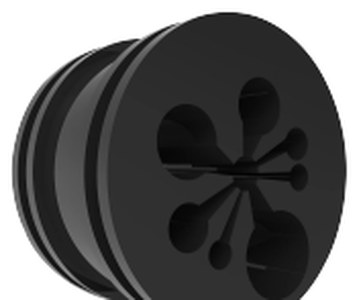

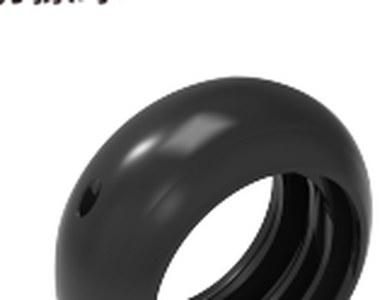

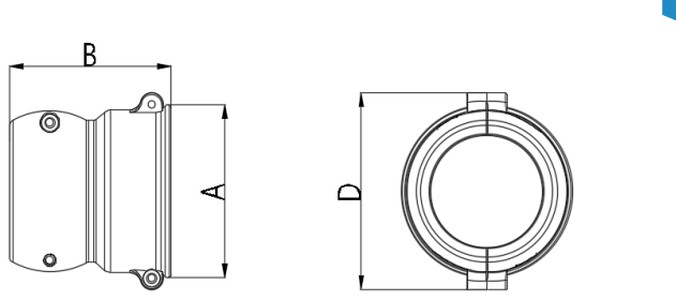

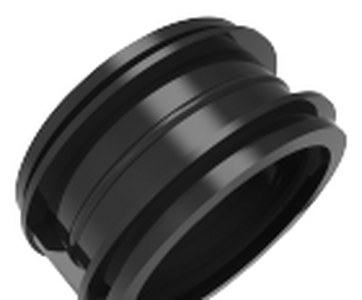

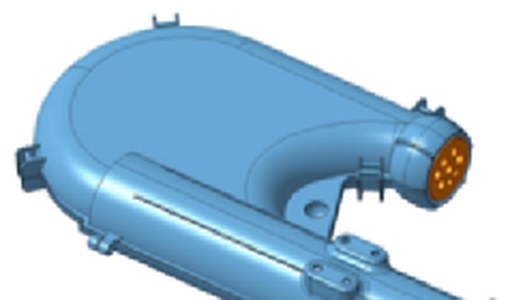

固定座、定位夹、套筒、分线器、波纹软管、伸缩机构、6 轴支架与五金件，覆盖 36 / 48 / 70 三种管径系列；尺寸标注见图，单位为 mm。
| 型号 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 36 | 81 | 86 | 28 | 30 | 38 | 8.6 |
| 48 | 97 | 104 | 34 | 30 | 42 | 8.6 |
| 70 | 137 | 148 | 40 | 30 | 38 | 8.6 |
| 型号 | A | B | C | D |
|---|---|---|---|---|
| 36 | 58.6 | 28 | 38.4 | 43 |
| 48 | 70 | 34 | 49.2 | 55 |
| 70 | 106 | 40 | 74 | 83 |
| 型号 | A | B | C | D | E |
|---|---|---|---|---|---|
| 36 | 60 | 49 | 51.5 | 63 | 46 |
| 48 | 72 | 64 | 61.3 | 78.7 | 59 |
| 70 | 112 | 92 | 76.2 | 116.5 | 88 |
| 型号 | A | B | C | D |
|---|---|---|---|---|
| 36 | 63 | 64.5 | 28.8 | 73 |
| 48 | 76 | 71.5 | 35.2 | 86 |
| 70 | 110 | 103.2 | 51.5 | 121 |
| 型号 | A | B | C | D |
|---|---|---|---|---|
| 36 | 46 | 17 | 38.8 | 51.6 |
| 48 | 58 | 17 | 49.6 | 64 |
| 70 | 87.6 | 28 | 74 | 95 |
| 型号 | A | B | C |
|---|---|---|---|
| 36 | 64 | 39.6 | 28 |
| 48 | 80 | 49.6 | 36 |
| 70 | 116 | 74 | 54 |
| 型号 | A | B | C |
|---|---|---|---|
| 36 | 42.5 | 30 | 38 |
| 48 | 54.2 | 36.4 | 49 |
| 70 | 82 | 51.5 | 73 |

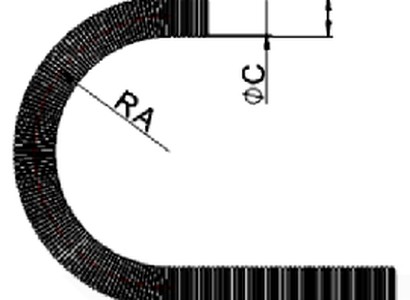

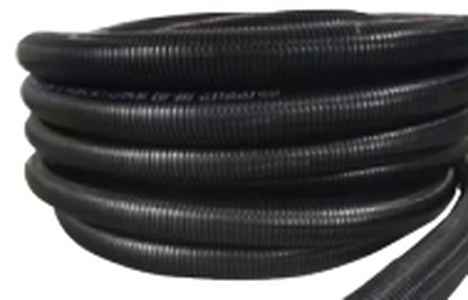

| 型号 | 材质 | 最小折弯半径 A | 外径 B | C |
|---|---|---|---|---|
| 36 | PA12 | 191 | 42.5 | 36.5 |
| 48 | PA12 | 237 | 54.5 | 47.5 |
| 70 | PA12 | 330 | 82.5 | 67.6 |

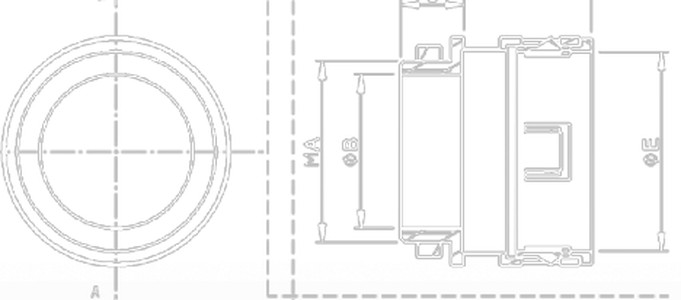

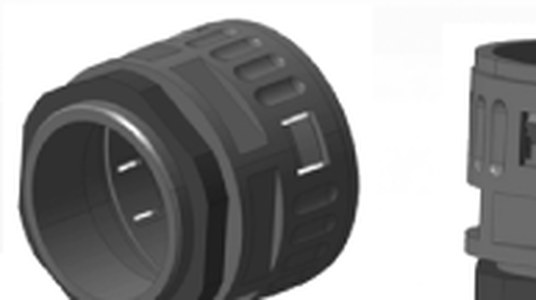

| 螺牙 A | B | C | D | E |
|---|---|---|---|---|
| M27×1.5 | 22.5 | 13 | 34 | 29 |
| M32×1.5 | 27 | 14 | 36 | 35.5 |
| M40×1.5 | 35 | 15 | 38.5 | 43 |
| M50×1.5 | 42 | 13 | 38.5 | 55 |
| 规格 | 适配 | 材质 |
|---|---|---|
| R36-H | 36 软管 | 金属钢材 |
| R48-H | 48 软管 | 金属钢材 |
| R70-H | 70 软管 | 金属钢材 |
| 规格 | 适配 | 材质 |
|---|---|---|
| BZ-DGH-A1-00 | 36 / 48 / 70 通用 | 金色钢材 |
| 款式 | 适配 | 材质 |
|---|---|---|
| 48 款 | 36 / 48 / 70 通用 | 塑料 |
| 70 款 | 36 / 48 / 70 通用 | 塑料 |

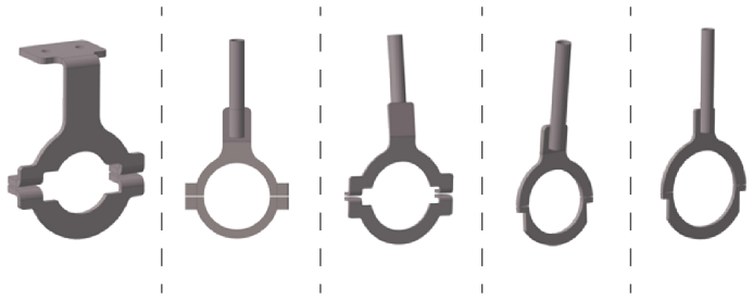

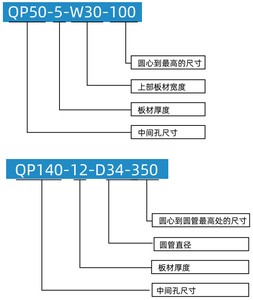

| 型号 | 中间孔 | 板材厚 | 圆管 / 板宽 | 圆心到最高 |
|---|---|---|---|---|
| QP50-5-W30-100 | 50 | 5 | 30（板宽） | 100 |
| QP140-12-D34-350 | 140 | 12 | 34（管径） | 350 |
| 中间孔径 | 螺丝规格 | 材质 | 表面处理 |
|---|---|---|---|
| 27 | M8 | 高碳钢 | 发黑 |
| 34 | M8 | 高碳钢 | 发黑 |

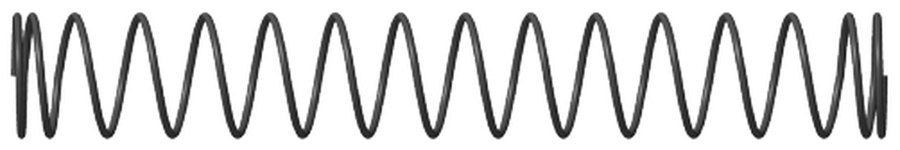

| 型号 | 长度 | 外径 | 材质 | 表面处理 |
|---|---|---|---|---|
| 36 | 450 | 52 | 65Mn | 发黑 |
| 48 | 500 | 68.5 | 65Mn | 发黑 |
| 70 | 820 | 97 | 65Mn | 发黑 |
同一管径系列内各配件可组合使用；表中 A–F 尺寸请对照样册图示理解，实配以图纸确认。
可提供 13% 增值税专用发票，随货附检验报告与送货单，型号与合同一一对应。
常备型号现货供应，非标件按图排产；急件可先沟通加急方案。
提供机型、行程、安装空间与工况，我们给出拖链/管线包规格与配件清单。
质保期内非人为损坏免费维修或更换，报修后 24 小时内响应。
莫格工业技术（无锡）有限公司位于无锡市新吴区，长期服务机器人集成商、自动化设备制造商与终端工厂，提供工业线缆保护与连接件的选型、供货与配套服务。
我们更愿意把自己当作客户的“外围件采购助理”：从一张设备布局图开始，帮客户把拖链行程、管线包走向、连接器芯数和防护等级一次定清楚，减少后期返工。
把设备型号、行程或图纸发过来，我们按你的工况给一份可执行的选型清单和报价。
